Punteras de alas
|
Enero de 2003 |
 |
 |
Una vez que termine la construcción de las alas externas comencé con las punteras, la idea fue hacer un modelo de cada una y con estos fabricar los moldes correspondientes que me permitieran construir las definitivas, para esto utilice bloques de tergopol, que los fui cortando y pegando en el extremo del ala aproximándome con ellos a la forma que tendrían.
Luego comencé a lijar, sin apuro ( fue bastante difícil, pero salio y quedo como yo quería).
 |
 |
A continuación el proceso de masillar y aislar el tergopol para poder laminar sobre el, este proceso lo pueden leer en la pagina referida a la construcción del capot.
 |
 |
Con el modelo terminado aplico cera y luego alcohol polivinílico (que es el agente de despegue). y procedo a laminar con resina poliéster y fibra de vidrio el molde de la puntera.
En la segunda foto se puede ver este ya terminado, el corte obedece a que la forma del mismo no permite desmoldarlo en una sola pieza.
Octubre de 2008
 |
 |
Luego de dejar pasar un tiempo mas que prudencial, construyo el segundo molde correspondiente al ala izquierda, y por fin lamino las punteras definitivas con 3 telas de vidrio de 220 grs. y resina epoxi . Nótese que el laminado de cada una lo tuve que hacer en dos partes y luego unirlas.
_Estaba a punto de pegarlas, y en un descanso mientras me tomaba unos mates y miraba el ala, se me ocurrió la gran idea de colocar las luces de navegación y anti colisión dentro de las mismas. Con lo cual necesitaría cortar lo que seria el borde de ataque de la puntera, fabricar dentro de esta el alojamiento necesario y cubrir todo con un acrílico que mantenga la forma original, lo consulte con los amigos que me visitan habitualmente en el taller y a todos les gusto, (que bueno en escasos 3 minutos, entre dos mates me conseguí casi un mes de laburo, soy un fenómeno).
Ahora comenzaba lo mas lindo, ¿como hacerlo?, bueno luego de pensar un poco decidi laminar dos punteras mas, pero esta vez solo sus bordes de ataque, y dentro de estos con cartón y ciano, (vulgarmente llamado "la gotita"), formar lo que seria el alojamiento de las luces, que luego reforzaría con una tela de vidrio y resina para poder utilizarlo de molde, (foto).
Utilizando estos moldes lamino las piezas que se ven en la foto.
Lo siguiente fue marcar en las punteras originales el lugar que ocuparían los acrílicos, y luego cortarlo.

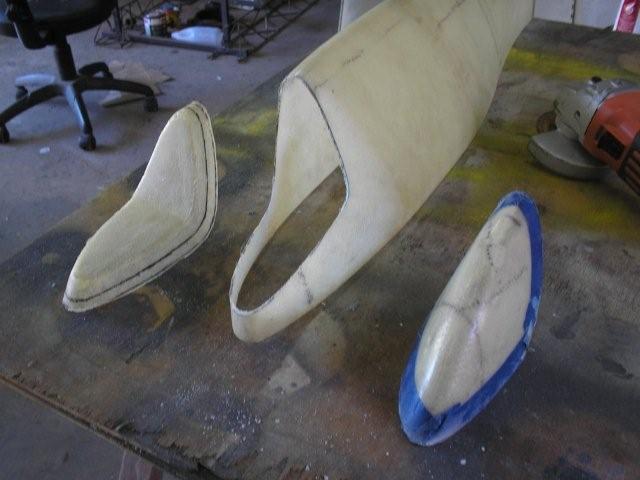

Y ahora si, todas la piezas listas para ensamblarlas.
Las dos punteras terminadas con el soporte para las luces pegados en su lugar, nótese el escalón que es del espesor del acrílico que será colocado con tornillos en su lugar.
Con los bordes de ataque extras que lamine, arme los modelos para curvar en ellos los acrílicos.
Ahora es tiempo de pegarlas en su lugar, para lo cual preparo cada punta de ala pegando en todo su contorno taquitos de madera que luego uno entre si con mas taquitos del mismo material.
Así queda una vez listo el trabajo. La placa de aluminio esta atornillada y pegada en el larguero principal y su objetivo es el de proporcionar un lugar desde donde poder estaquear el avión.
La puntera derecha ya pegada con epoxi en su lugar.
Una vista de las dos.
Luego de que curaran refuerzo la unión de estas al ala con una tela de vidrio de 200 grs., de igual manera el borde de fuga.
Masilla de micro esperas y resina epoxi, y lija para hermanar toda la superficie.
Toda el ala lista para recibir la imprimación.
Mas fotos.
Ala lista para imprimación y pintura.
Con el ala pintada, y el horno para curvar el acrílico listo, es hora de fabricar los acrílicos de las punteras, para esto me valgo de los moldes hechos anteriormente.
estas son los soportes con los acrílicos de 2 mm. colocados y listos para entrar al horno por 20 minutos a 145° c.
Una pieza ya conformada, nota: hice 2 de cada una por si en el proceso de corte alguna se rompe, ya que de necesitar una de repuesto, armar el horno y toda la previa en bastante trabajo.
Corto con cuidado a la forma aproximada.
y con paciencia y de a poco llego a la forma definitiva.
Completamente terminada, y con las Luces y Strobos colocados.
Un video con el termoformado de los acrílicos.
|
