Proyecto y construcción del:



Ultima actualización: 23-oct-2014

Indicador electrónico de posición de trim y flaps



Agosto de 2011



Trim y flaps eléctricos como mínimo requieren indicación de posición electrónica.

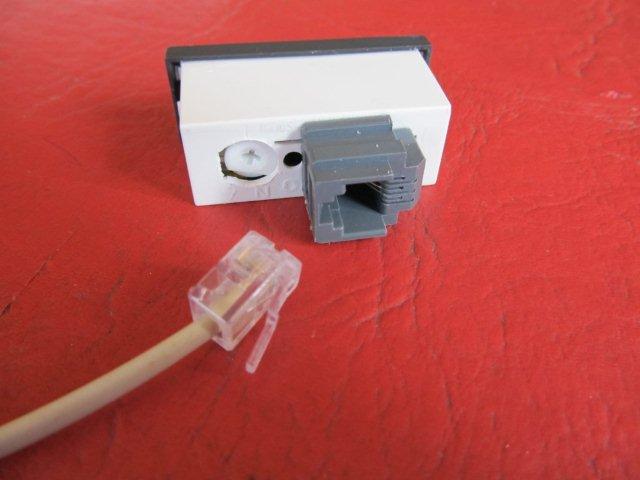

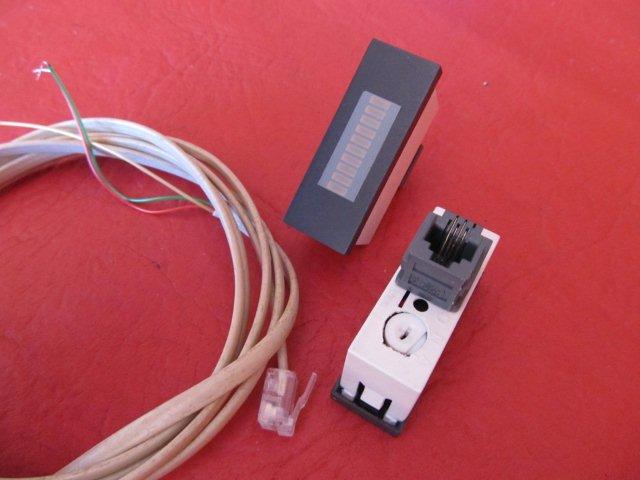

Para esto compre en una casa de electricidad domestica unos módulos de conexión telefónica que parecen ser ideales.

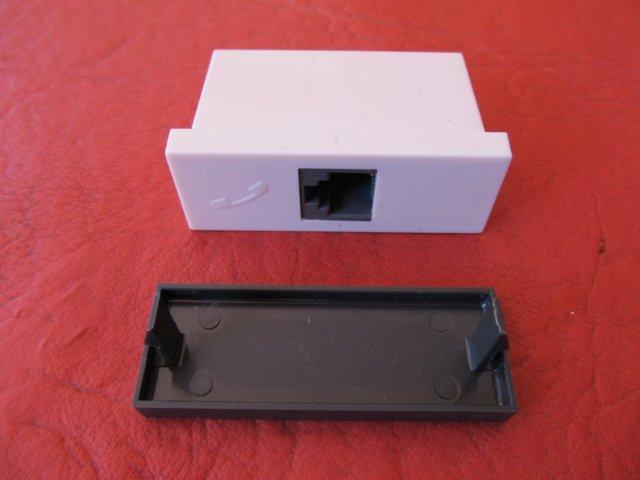

La pieza color gris es una tapa que de la misma línea de módulos, y encaja perfectamente en reemplazo de la blanca original.

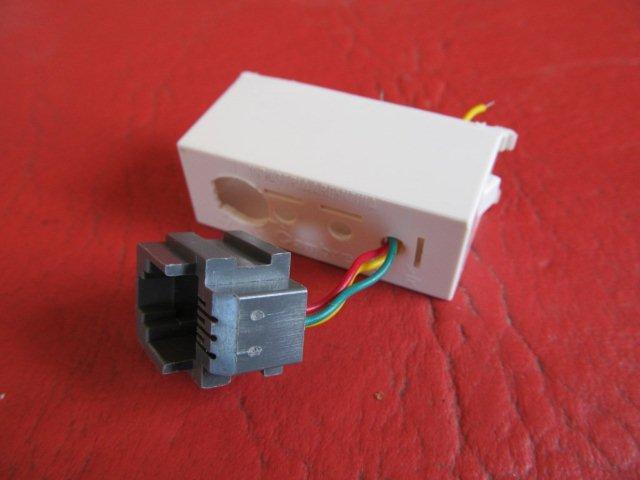

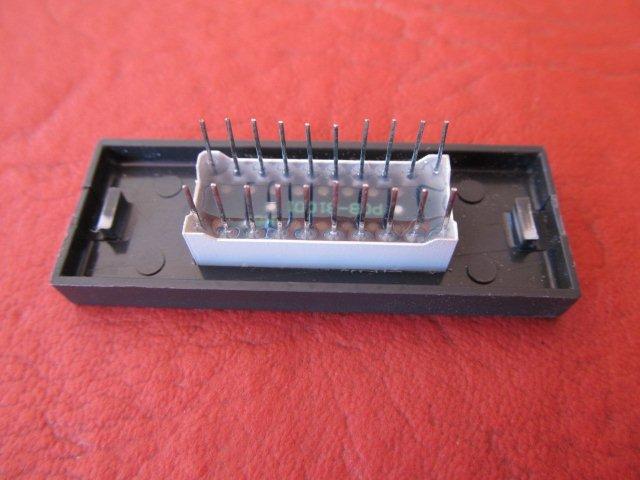

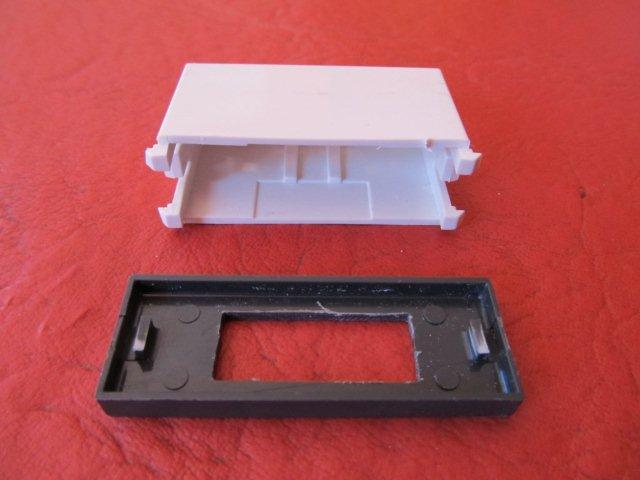

Aquí el modulo desmontado y la tapa con la perforación para encajar en esta la barra de led, la perforación la realice con un cutter y es muy simple de hacer.





Cuando el circuito este terminado pego la barra de led a la tapa con ciano.

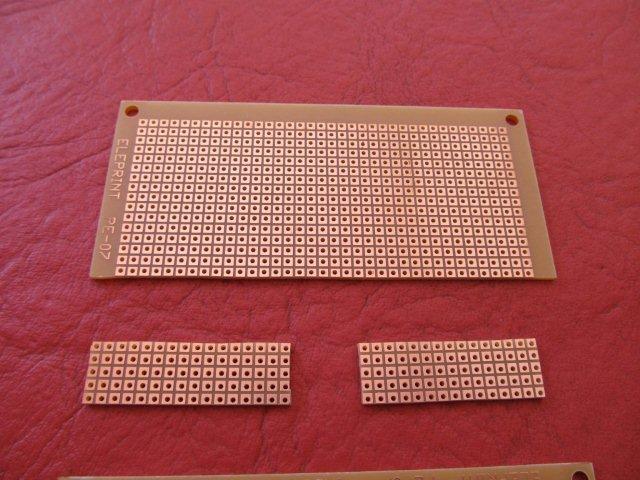

De una placa experimental corto los dos soportes necesarios para montar todo el circuito.

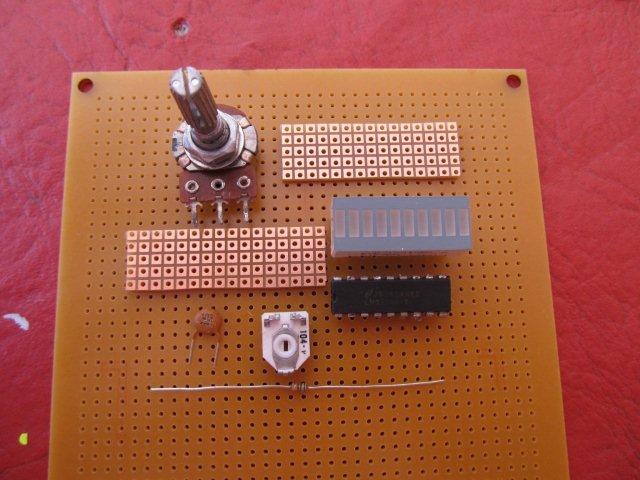

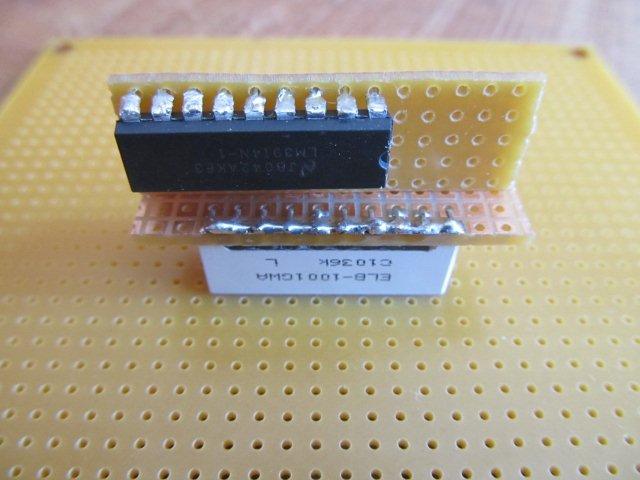

Y aunque parezca mentira, estos son todos los componentes electrónicos necesarios para el indicador, todo el trabajo lo hace el integrado LM 3914 (súper versátil para estas cuestiones)

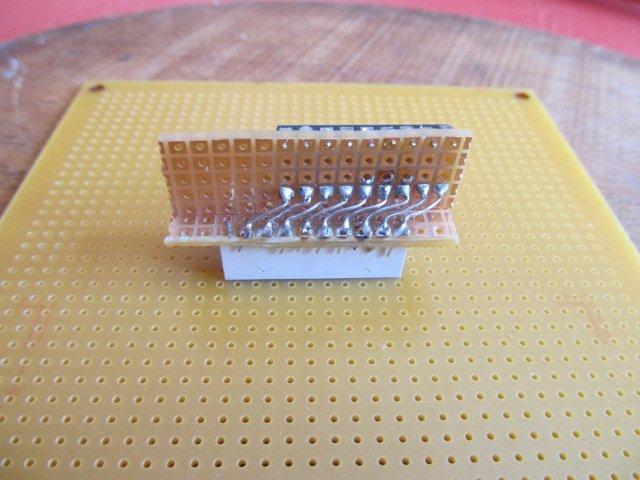

En el laboratorio en plena construccion.

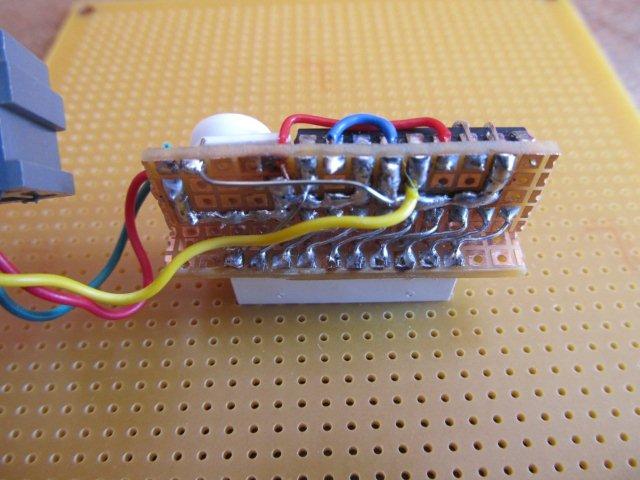

Este fue el primer indicador que construí.

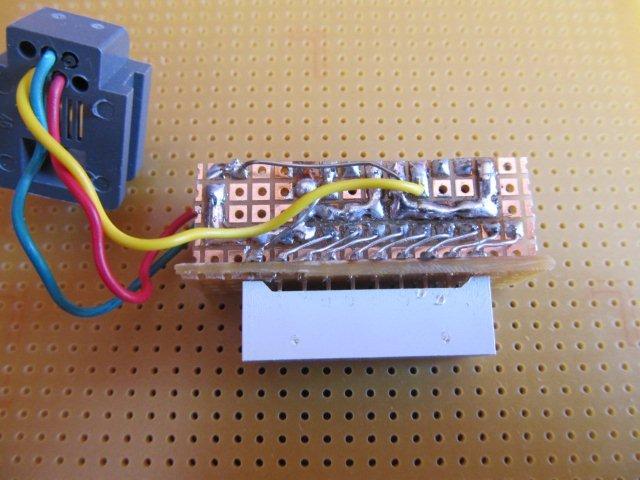

Otra parte del mismo.

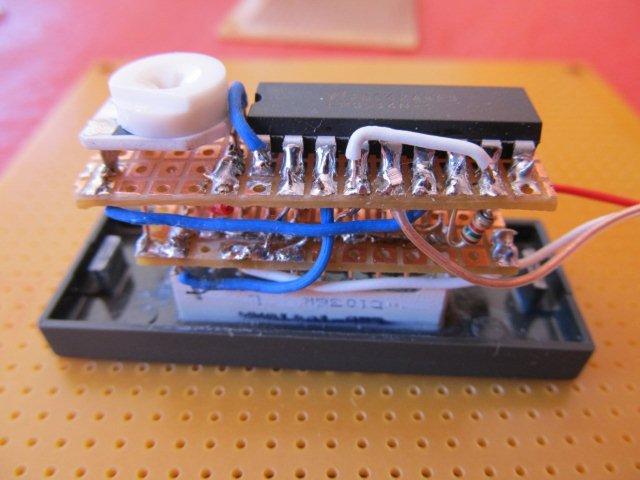

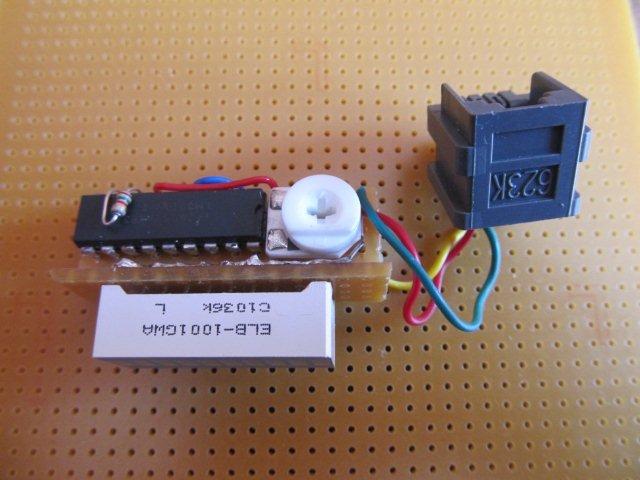

Casi listo.



Pegando los componentes con ciano.

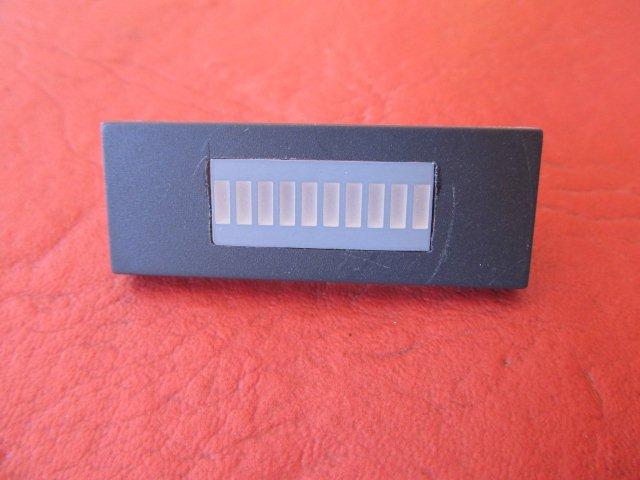

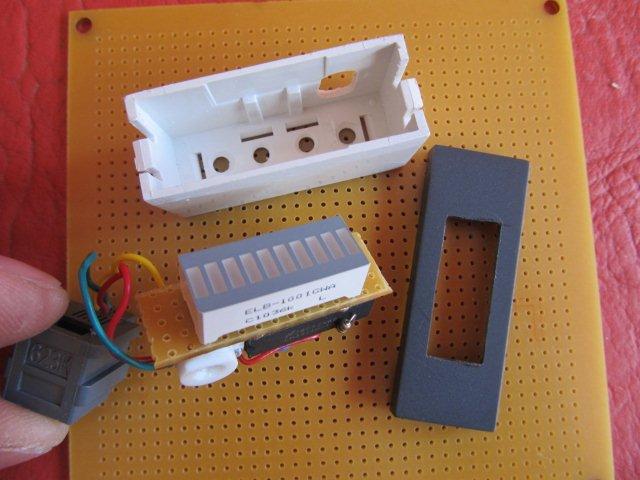

El indicador terminado.

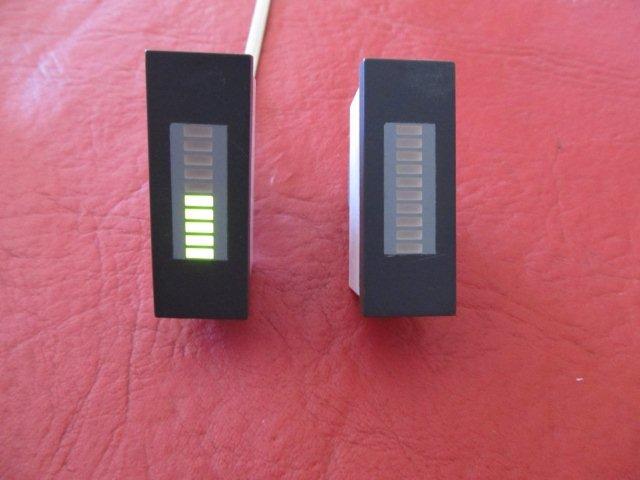

El sistema se puede configurar como encendido tipo barra o led individual, en mi caso arme uno de cada uno, la barra será como indicador de flaps, y el led individual como indicador de trim.



El kit terminado y a un costo $$$ insignificante.

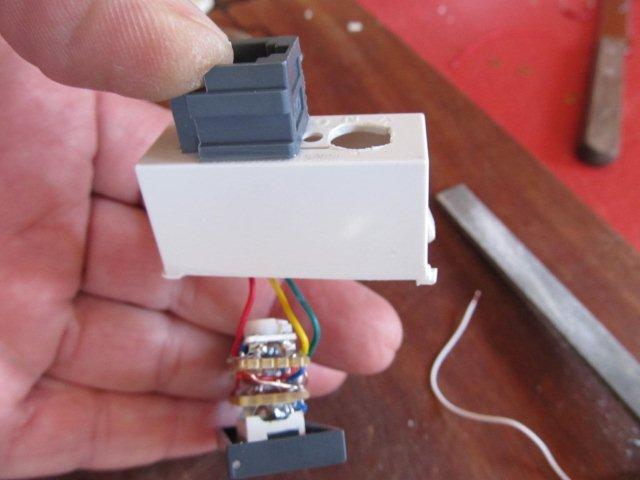

Este es el segundo, que arme y como se vera en las fotos siguientes cambia respecto del primero la ubicación de la segunda placa, pero el circuito es el mismo.

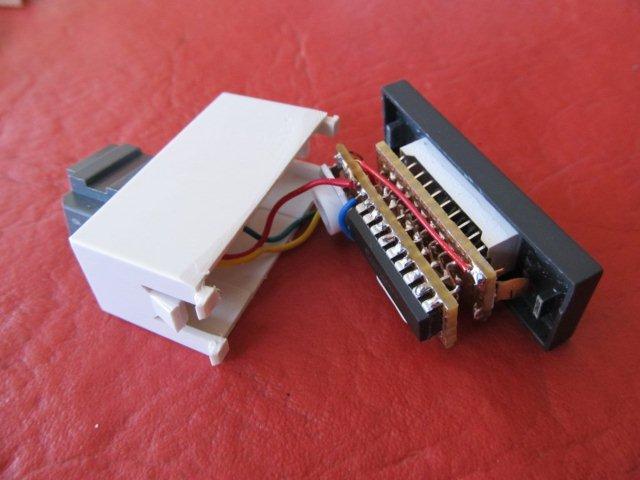

Este es el segundo indicador terminado, como se puede ver, de esta manera los componentes encajan mas cómodo y y queda mas prolijo.

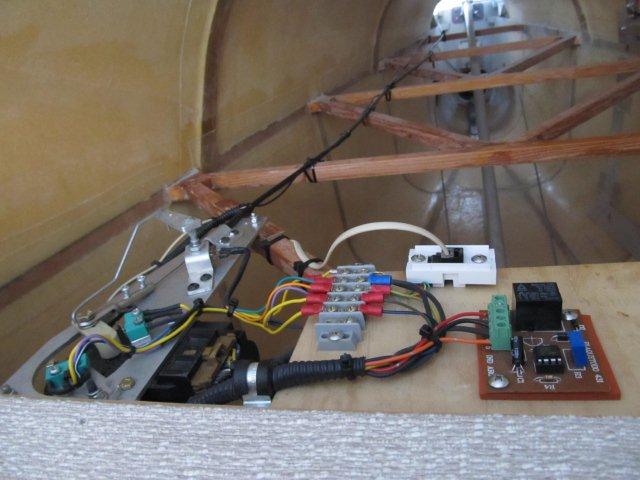

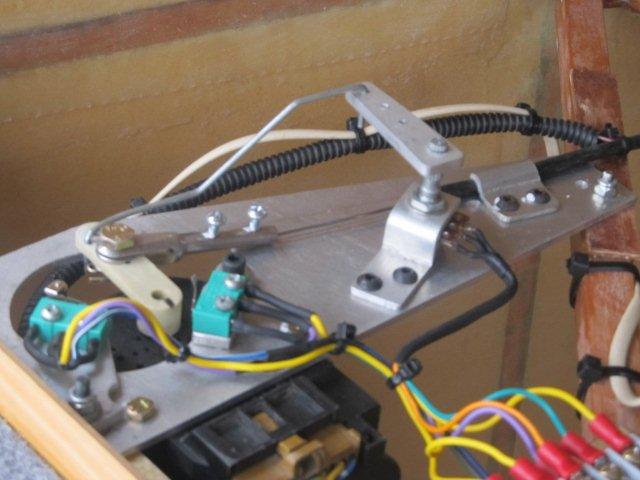

En esta fotografía se puede apreciar el sistema instalado y a la derecha el potenciómetro que excita la el circuito indicador, nótese que este esta conectado mediante un brazo al motor que acciona la superficie del trim.



Una vista general del sistema, el circuido de la derecha corresponde al Beacon y no tiene relación con el trim.



Un video con el funcionamiento del sistema, el potenciómetro que muevo con la mano es el que va colocado junto a los motores que generan el movimiento de cada una de las superficies.

En la sección Descargas coloque un link desde donde se  puede bajar el archivo PDF con el circuito y la lista de materiales para construir este indicador
